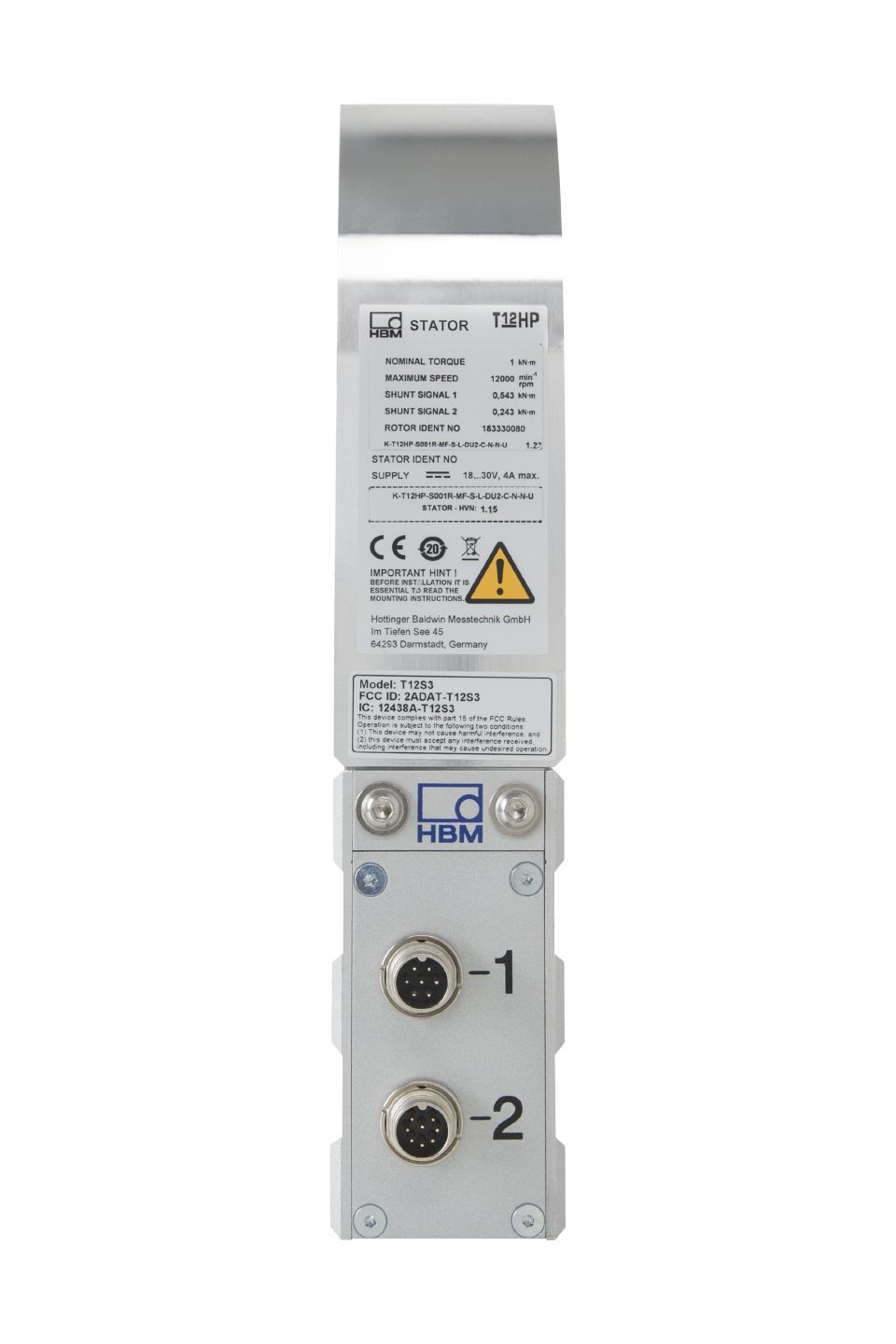

Цифровой датчик крутящего момента T12HP - Ном. крутящий момент 100 Н·м, 200 Н·м, 500 Н·м, 1 кН·м, 2 кН·м, 3 кН·м, 5 кН·м и 10 кН·м...

Цифровой датчик крутящего момента T12HP

  • Ном. крутящий момент 100 Н·м, 200 Н·м, 500 Н·м, 1 кН·м, 2 кН·м, 3 кН·м, 5 кН·м и 10 кН·м
  • Ном. скорость вращения от 10 000 об./мин. до 18 000 об./мин.
  • Широкий диапазон измеряемых частот до 6 кГц (-3 дБ)
  • Высокая скорость передачи измеряемого сигнала 4800 изм. ед./с
  • Высокое разрешение: 19 бит (интегральный метод)
  • Функции контроля
  • Отличная температурная характеристика TC0 (термостабилизация) при 0,005 %/10 K
  • Мин. нелинейность, включая гистерезис 0,007 %
  • Дополнительные опции
Категории , ,
Свяжитесь с нами

Описание

Тип

T12HP
Класс точности

0,02
Система измерения крутящего момента
Ном. крутящий момент Mном

Нм

100

200

500

кНм

1

2

3

5

10
Ном. скорость вращения nном

Опция 3, Код L

об/мин

15 000

12 000

10 000
Опция 3, Код H

об/мин

18 000

16 000

14 000

12 000
Отклонение от линейности, включая отставание фаз по отношению к номинальной чувствительности

Магистральные шины, частотный выход 10 кГц/60 кГц

Для макс. крут. момента в диапазоне:

между 0 % Mном и 20 % Mном

%

<±0,005
(дополнительный параметр <± 0,003)

> 20 % Mном и 60 % Mном

%

<±0,010
(дополнительный параметр <± 0,005)

> 60 % Mном и 100 % Mном

%

<±0,015
(дополнительный параметр <± 0,007)

Потенциальный выход

Для макс. крут. момента в диапазоне:

между 0 % Mном и 20 % Mном

%

<±0,015

> 20 % Mном и 60 % Mном

%

<±0,035

> 60 % Mном и 100 % Mном

%

<± 0,05

Отн. стандартное отклонение повторяемости по DIN 1319, отн-но изменения вых. сигнала

Выход магистр. шин/частотный выход

%

±0,005

Потенциальный выход

%

0,03

Влияние температуры на 10 K в диапазоне ном. температур на выходной сигнал по отношению к фактическому значению амплитуды сигнала

Выход магистр. шин/частотный выход

%

±0,02

Потенциальный выход

%

±0,05

на нулевой сигнал, отн-но ном. чувствительности

Выход магистр. шин/частотный выход

%

<±0,01
(дополнительный параметр <± 0,005)

Потенциальный выход

%

±0,04

Ном. чувствительность (ном. диапазон сигнала между нулевым и

ном. крутящими моментами)

Частотный выход 10 кГц/60 кГц

кГц

5/30

Потенциальный выход

В

10

Отклонение чувствительности (отклонение действит. вых. значения частоты при Mnom от ном. чувствительности)

Частотный выход

%

±0,05

Потенциальный выход

%

±0,1

Выходной сигнал при нулевом крутящем моменте

Частотный выход 10кГц/60кГц

кГц

10/60

Потенциальный выход

В

0

Ном. вых. сигнал

Частотный выход

при полож. ном. крутящем моменте 10 кГц/60 кГц

кГц

15/90 (5 В симметрично2))

при отриц. ном. крутящем моменте 10 кГц/60 кГц

кГц

5/30 (5 В симметрично2))

Потенциальный выход

при полож. ном. крутящем моменте

В

+10

при отриц. ном. крутящем моменте

В

-10

Диапазон шкалы

Частотный выход/потенциальный выход

%

10…1000 % (от Mном)
Разрешение

Частотный выход 10 кГц/60 кГц

Гц

0,03/0,25

Потенциальный выход

мВ

0,33

Остаточные пульсации

Потенциальный выход

мВ

3

1) См. стр. 15.

2) Дополнительные сигналы RS-422, учтите оконечное сопротивление.
Ном. крутящий момент Mном

Нм

100

200

500

кНм

1

2

3

5

10
Макс.диапазон модуляции3))

Частотный выход 10 кГц/60 кГц

кГц

4…16/24…96

Потенциальный выход

В

-10,2…+10,2

Сопротивление нагрузки

Частотный выход

кОм

≥ 2

Потенциальный выход

кОм

≥ 10

Длительный дрейф свыше 48 ч

Потенциальный выход

мВ

±3

Диапазон частот измерений

Частотный выход/потенциальный выход -1 дБ

Гц

0…4000

Частотный выход/потенциальный выход -3 дБ

Гц

0…6000

Активный фильтр нижних частот LP1

Гц

0,05…4 000 (фильтр Бесселя при 4-ом заказе, -1 дБ);
заводская настройка 1000 Гц
Активный фильтр нижних частот LP2

Гц

0,05…100 (фильтр Бесселя при 4-ом заказе, -1 дБ);
заводская настройка 1 Гц
Групповая задержка (фильтр нижних частот LP1: 4 кГц)

Частотный выход 10 кГц/60 кГц

мкс

320/250

Потенциальный выход

мкс

500

Питание

Ном. напряжение питания (пост. тока) (безопасное сверхнизкое напряжение)

В

18…30

Потребление тока в режиме измерений

A

< 1 (тип. 0,5)

Потребление тока в пусковом режиме

A

< 4

Потребляемая мощность

Вт

< 18

Макс. длина кабеля

м

50

Калибр. сигнал

50 % от Mном или 10 % от Mном

Отклонение калибр. сигнала, отн-но Mном

%

±0,05

Система измерения скорости/угла вращения Оптическая система с использованием инфракрасн. света и метал. диска с прорезами
Механический шаг

Количество

360

720
Допуск на точность размера шагов

мм

±0,05
Допуск на ширину прорезов

мм

±0,05
Количество импульсов на оборот (регулируется)

Количество

360; 180; 90; 60; 45; 30

720; 360; 180; 120; 90; 60
Частота импульсов при ном. скорости вращения

nном

Опция 3, Код L4)

кГц

90

72

120
Опция 3, Код H 4)

кГц

108

96

168
Мин. частота вращения при достат. стабильности импульса

об/мин

2
Групповая задержка

мкс

< 5 (тип. 2.2)
Гистерезис направления изменения вращения

в случае относит. колебаний между ротором и статором

Крутильные колебания ротора

градусы

< прибл. 2

Радиальные колебания статора

мм

< прибл. 2

Допуст. степень загрязнения в оптическом пути считывания датчика (линзы, диск с прорезами)

%

< 50
Действие турбулентности на нулевую точку,

отн-но ном. крут. момента

Опция 3, Код L4)

%

<0,05

< 0,03

< 0,03

< 0,02

< 0,01
Опция 3, Код H 4)

%

<0,08

< 0,04

< 0,03

< 0,02

< 0,01
Выходной сигнал для частотного/импульсного выхода

В

55) симметрично; 2 прямоугольных сигнала, примерно 90° в противофазе
Сопротивление нагрузки

кОм

≥ 2
3) Диапазон выходных сигналов, в котором существует воспроизводимая корреляция между крутящим моментом и выходным сигналом.

4) См. стр. 15.

5) Дополнительные сигналы RS-422, учтите линейные оконечные устройства.
