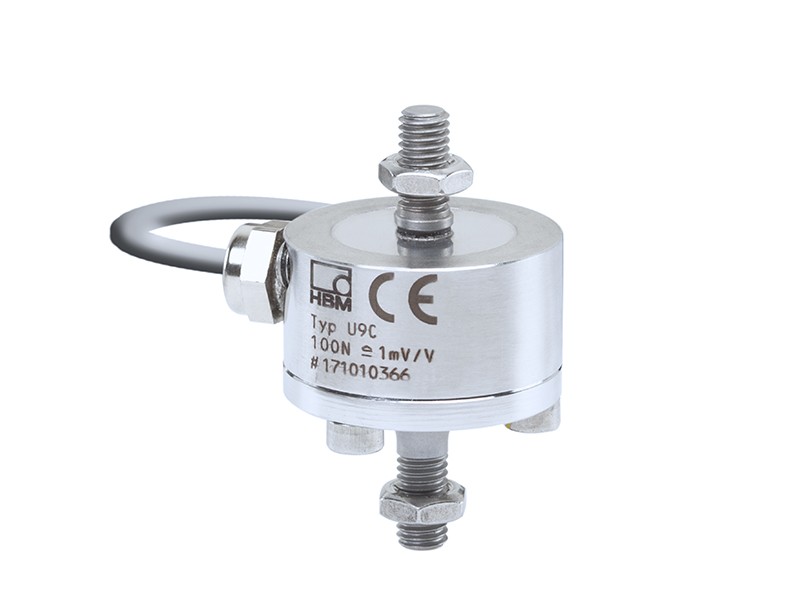

Датчик силы U9С

  • датчик для измерения усилия растяжения/сжатия
  • класс точности 0,2
  • номинальные усилия от 50 Н до 50 кН
  • нержавеющий, класс защиты IP67
  • с различными длинами кабеля и разъемами на заказ

Описание

Номинальное усилие

Fnom

Н

50

100

200

кН

0,5

1

2

5

10

20

50



Точность



Класс точности

0,2

Отн. воспроизводимость и повторяемость погрешностей без вращения

brg

%

<0,2

Отн. погрешность реверсивности

v

%

<0,2

Нелинейность

dlin

%

<0,2

Отн. ползучесть (30 мин.)

dcrF+E

%

<0,2

<0,1

Влияние изгибающего момента при 10%Fnom*10мм (тип.)

dMb

%

0,055

0,045

2,35

2,45

0,5



Влияние температуры на чувствительность



В ном. диапазоне температур

TKC

%/10K

<0,2

В раб. диапазоне температур

TKC

%/10K

<0,50

Влияние температур на сигнал нуля
В ном. диапазоне температур

TK)

%/10K

<0,2

В раб. диапазоне температур

TK)

%/10K

<0,50



Электрические характеристики



Ном. чувствительность

Cnom

мВ/В

1

Отн. погрешность сигнала нуля

ds,0

мВ/В

+/- 0,2

Погрешность чувствительности

dc

%

<+/-1 растяжение, <+/-2 сжатие

Изменение чувствительности растяжения/сжатия

dzd

%

<2

Входное сопротивление

Ri

Ом

300 – 400

Выходное сопротивление

Ro

Ом

>350

Сопротивление изоляции

Ris

Ом

>1*109

Рабочий диапазон напряжения питания

Bu,gt

В

0,5 – 12

Ном. напряжение питания

Uref

В

5

Подключение

4-проводное



Температура

Ном. температура

tref

0C

23

Ном. диапазон температур

Bt,nom

0C

от -10 до +70

Рабочий диапазон температур

Bt,g

0C

от -30 до +85

Диапазон температур хранения

Bt,S

0C

от -30 до +85



Механические характеристики



Макс. рабочая сила

FG

% от Fnom

200

120

Предельная сила

FL

>150

Разрушающая сила

FB

>400

Предельный крутящий момент

Нм

1,7

3,4

2,5

3,7

4,5

28

23

11

11

35

Предельный изгибающий момент при нагрузке, равной ном. усилию

Нм

0,17

0,7

1,5

3,7

3,8

10,2

14,4

8,2

8,6

28,5

Статич. поперечная сила при нагрузке, равной ном. усилию2

Fq

% от Fnom

100

50

100

50

18

6

8

Ном. смещение

мм

0,008

0,018

0,03

0,05

0,09

0,14

Основная резонансная частота

кГц

6,5

9,1

12,6

15,3

15,9

13,2

14,5

14,6

14,6

7,2

Отн. допустимая вибрационная нагрузка

% от Fnom

70

80

70



Общие характеристики



Степень защиты по EN 605291

IP67

Материал пружинного элемента

сталь

Изоляционный материал

силикон

Кабели

4-проводная схема, ПВХ-изоляция

Длина кабеля

м

1,5 м, 3 м, 7 м, 12 м

Вес

г

75

100

400

Документация

Датчик силы U9С — техническое описание
