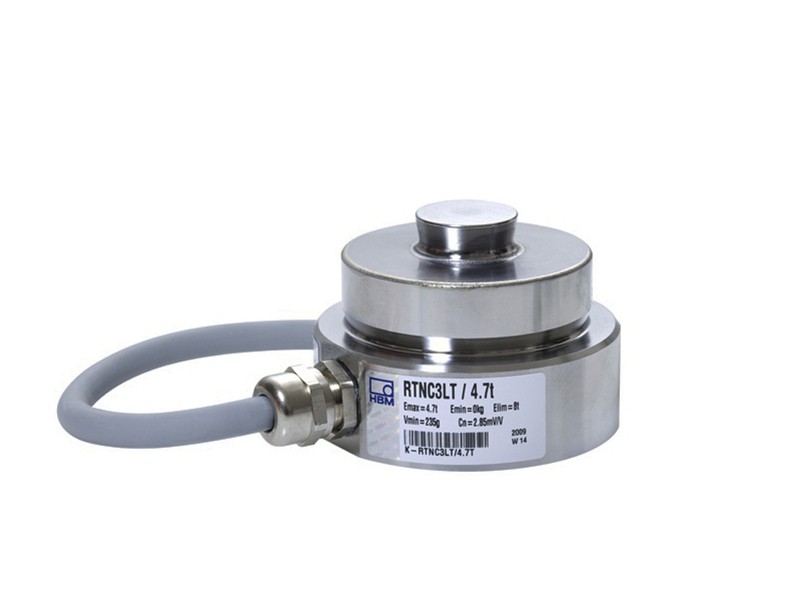

Тензодатчик веса торсионного типа RTN

  • Малая высота конструкции
  • Макс. нагрузки: 1 т… 470 т
  • Исполнение согласно OIML и NTEP
  • Нержавеющая сталь
  • Класс защиты IP68
  • Высокий уровень выходного сигнала: 2,85 мВ/В
  • Входное сопротивление ³ 4350 Ом
  • Взрывобезопасное исполнение в соотв. ATEX 95 (опция)

Описание

Товарные коды: RTN 0.05

1-RTN0.05/1T
1-RTN0.05/2.2T
1-RTN0.05/4.7T
1-RTN0.05/10T
1-RTN0.05/15T
1-RTN0.05/22T
1-RTN0.05/33T
1-RTN0.05/47T
1-RTN0.05/68T
1-RTN0.05/100T
1-RTN0.05/150T
1-RTN0.05/220T
1-RTN0.05/330T
1-RTN0.05/470T



RTN C3

1-RTNC3/1T
1-RTNC3/2.2T
1-RTNC3/4.7T
1-RTNC3/10T
1-RTNC3/15T
1-RTNC3/22T
1-RTNC3/33T
1-RTNC3/47T
1-RTNC3/68T
1-RTNC3/100T
1-RTNC3/150T
1-RTNC3/220T
1-RTNC3/330T
1-RTNC3/470T

Аксессуары: RTN Zubehör: VEN

Товарные коды:
1-RTN/2.2T/VEN
1-RTN/4.7T/VEN
1-RTN/22T/VEN
1-RTN/22T/VENR
1-RTN/33T/VEN
1-RTN/47T/VEN
1-RTN/68T/VEN
1-RTN/100T/VEN
1-RTN/150T/VEN
1-RTN/220T/VEN
1-RTN/330T/VEN
1-RTN/470T/VEN



RTN Zubehör: VPN

Товарные коды:
1-RTN/2.2T/VPN
1-RTN/4.7T/VPN
1-RTN/10T/VPN
1-RTN/15T/VPN
1-RTN/22T/VPN
1-RTN/33T/VPN
1-RTN/47T/VPN
1-RTN/68T/VPN
1-RTN/100T/VPN
1-RTN/220T/VPN
1-RTN/330T/VPN
1-RTN/470T/VPN

Тип

RTN 0.05

RTN C3

Номинальная нагрузка (Emax)

1 т … 470 т

Класс точности

0,05

C3 (OIML R60)

III M (NTEP)

Макс. число поверочных интервалов (nLC)

3000 (OIML R60)

7500 NTEP III M; 2,2 … 100 т

Мин. поверочный интервал (vmin)

%
от Emax

0,005 (OIML R60)
0,0048 (NTEP III M)

Чувствительность (Сn)

мВ/В

2,85±0.1%

Темп. отклонение чувствительности (ТКС)

% от Сn /10°С

±0,05

±0,0081)

Темп. отклонение нуля (ТКо)

±0,03

±0,007

Гистерезис (dhy)

% от Сn

0,05

0,021)

Нелинейность (dlin)

0,05

0,021)

Ползучесть (dcr), за 30 мин

±0,03

±0,017

Входное сопротивление (RLC)

Ом

4450±100

Выходное сопротивление (R0)

4010±2

4010±0,5

Рекомендуемое напряжение питания (Uref)

В

5

Ном. диапазон напряжения питания (BU)

5 … 30 (макс. 60)

Частота питающего напряжения

Гц

<600

Сопротивление изоляции (Ris)

ГОм

>20

Диапазон температур

· Датчик RTN

· Аксессуары VEN/VPN

°С

-30… +50 (опция: до +110°С)

-30… +80 / -30… +110

Температура хранения (Btl)

-50…+85

Документация

Тензодатчик торсионного типа RTN техническое описание
