XY2 и XY4 тензорезисторы кручения-сдвига

XY2 и XY4 тензорезисторы кручения/тензорезисторы сдвига с 2 измерительными решётками для измерения кручения вала и касательного напряжения при сдвиге

Описание

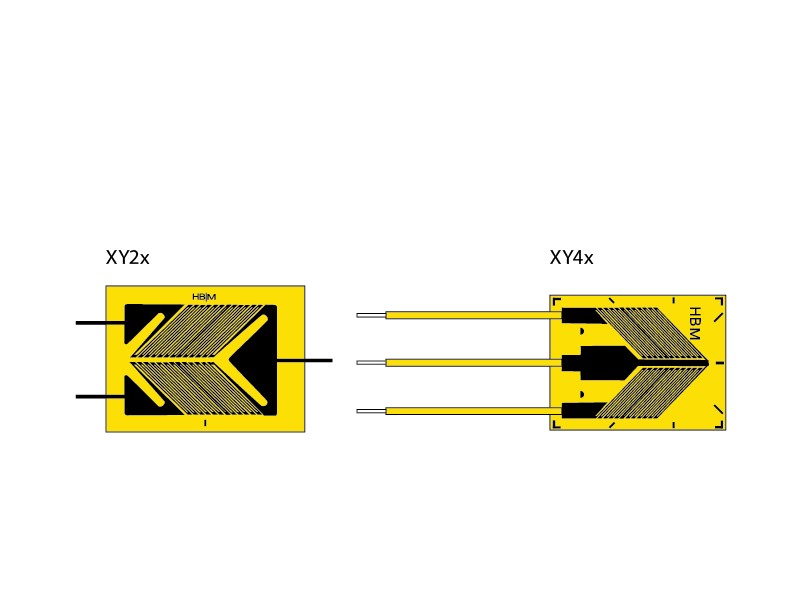

Типы XY2 и XY4 представляют собой V-образный тензорезистор с 2 измерительными решётками, расположенными под углом около 45° к оси тензорезистора. Обычно такие тензорезисторы применяются для измерения кручения вала и касательного напряжения при сдвиге, когда он происходит в лучах в области нейтральных волокон.

Тензорезисторы доступны в различных геометриях с номинальными сопротивлениями 120, 350 и 700 Ом и различными температурными характеристиками.

Измерительная решётка состоит из константана; материал подложки – полиамид.

Тензорезисторы XY4 также поставляются с соединительным кабелем!

Одно решение – множество преимуществ: нет необходимости в распайке точки измерения, доступны длины кабеля от 0,5 м до 10 м.

Тефлоновый провод тензорезистора позволяет защитить кабель от спекания во время монтажа.

Документация

Каталог Тензорезисторы и аксессуары HBM

Товарный код:

XY1x_E со встроенной паяльной подушкой и разделенными сетками:
1-XY1x-1.5/350_E#
1-XY1x-3 / 350_E
1-XY1x-6 / 350_E

XY4 с паяльной подушкой и общим соединением:
1-XY4x-0.6 / 120#
1-XY4x-1.5 / 120
1-XY4x-3/120
1-XY4x-6/120

1-XY4x-1.5 / 350#
1-XY4x-3/350
1-XY4x-6/350
1-XY4x-3/700
1-XY4x-6/700
